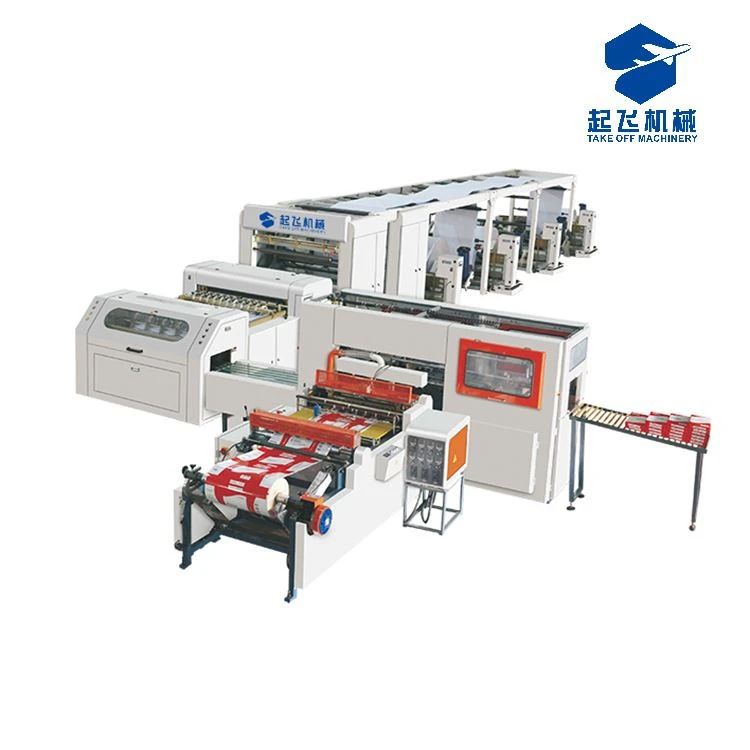

دستگاه ورق سازی A4

دستگاه ساخت A4 با ظرفیت کوچک

خط کامل دستگاه ساخت A4 (ظرفیت بزرگ)

ظرفیت کوچک:

1. باز کردن یک رول: 1.5 ریم در دقیقه (500 ریم در روز) (1.25 تن کاغذ در روز)

2. باز کردن رول دوبل: 3 ریم در دقیقه (1000 ریم در روز) (2.5 تن کاغذ در روز)

3. باز کردن چهار رول: 6 ریم / دقیقه (2000 ریم / روز) (5 تن کاغذ در روز)

ظرفیت بزرگ:

1. 10-12 ream/min (4200 ream/day) (10.5 تن کاغذ در روز)

2. 20-25 ream/min (8400 ream/day) (21 ton paper/day)

3 .30-35 ream/min (13000 ream/day) (31 ton paper/day)

پارامتر فنی

مشخصه:

● این دستگاه از موتور سروو، سرعت کنترل فرکانس استفاده می کند. سیستم کنترل PLC، از جمله کنترل تنش خودکار، شمارش خودکار، تنظیم اندازه برش، توقف خودکار با تنظیم زمان و تعداد و سایر عملکردها.

●قسمت رول جامبو باز کردن با استفاده از شفت هوای اتوماتیک (3/6 اینچ، اختیاری) یا بدون شفت (3/6 اینچ، اختیاری)

● بخش رول جامبو باز کردن، سیستم EPC، تصحیح خودکار موقعیت مواد وب و حفظ دقت بالای برش را اتخاذ می کند.

● قفسه ماشین از فولاد ریخته گری استفاده می کند، چاقوی گیوتین از ساختار ریخته گری سنگین استفاده می کند، غلتک های کششی از غلتک های آلومینیومی پردازش تعادل استاتیک استفاده می کنند.

● انباشته کردن و پیرایش خودکار ورق های تمام شده، با استفاده از موتورهای دو مرحله ای برای انتقال ورق ها به سمت پهن.

فناوری ما در مورد حل کاغذ در هنگام نقاله آشفته است:

راه حل: یک مکانیسم انتقال کاغذ روی هم، شامل یک قاب 1، و قاب 1 به ترتیب با توجه به جهت پیشروی کاغذ مرتب شده است.

یک تسمه نقاله جلو 2، یک دستگاه شمارش 3، یک براکت نوار نقاله عقب 4، و چندین تسمه نقاله جلو 2 به طور مساوی از هم فاصله دارند، و براکت نقاله عقب 4 وجود دارد.

یک تسمه نقاله عقب 401 مربوط به تسمه نقاله جلویی 2 وجود دارد و تسمه نقاله عقب 401 توسط یک موتور 402 که در انتهای براکت 4 نقاله عقب چیده شده است هدایت می شود.

عملیات رانندگی، سطح بالایی تسمه نقاله عقب 401 از انتهای تخلیه دستگاه شمارش 3 پایین تر است و تسمه نقاله جلو 2 بریده و عرضی بریده می شود.

کاغذ برای شمارش به دستگاه شمارش 3 منتقل می شود و کاغذ شمارش شده وارد تسمه نقاله عقب 401 می شود و براکت انتقال عقب 4 با آن ارائه می شود.

درپوش کاغذی 5، درپوش کاغذی 5 شامل یک درپوش کاغذی 504 است که در شکاف تسمه نقاله عقب 401 چیده شده است و درپوش کاغذی 504 به طور ثابت در شکاف نصب شده است.

فن آوری جدید ما در مورد تغییر برش برش: ما باید قبل از تغییر کاتر برش، محورهای فعال و غیرفعال را جدا کنیم، این طراحی جدید می تواند این عملیات دردسرساز را حل کند.

راه حل: ساختار کاتر با تغییر سریع یک دستگاه برش، شامل 1، 2 نصب شده بر روی 1، و

از جمله 3، 4، 6، 15 بر روی 3 نصب شده است، 5 بر روی 4 نصب شده است، و محور محرکه

4 را می توان به صورت چرخشی روی یک سر 7 نصب کرد، انتهای دیگر 7 به طور ثابت روی 6 نصب می شود و 6 و چرخ دنده حلزونی کاهش می یابد.

شفت خروجی the9 متصل است، شفت ورودی 9 با 8 نصب می شود و 9 به طور ثابت روی دیوار نصب می شود.

در صفحه 2، 3 و 4 از طریق 16 وصل شده اند و 17 روی یکی از 2 برای جفت شدن شفت اصلی نصب شده است.
